首页>>相关产品>>刚性防水翼环



刚性防水翼环

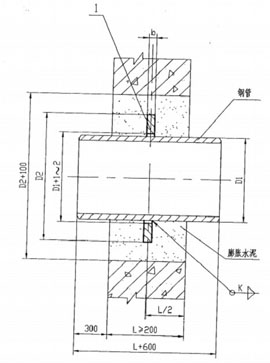

刚性防水翼环安装图一

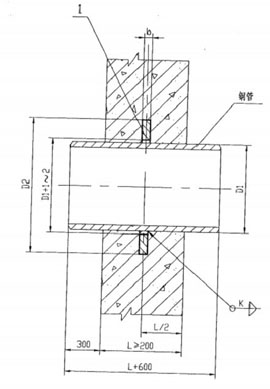

刚性防水翼环安装图二
 刚性防水翼环安装说明一:
1.穿管处混凝土墙或砖墙厚度应不小于200,否则应使墙壁一边或两边加厚。
2.焊接结构尺寸公差与形位公差按照JB/5000.3-1998执行。焊接采用手工电弧焊,焊条型号E4303,牌号J422,焊缝坡口的基本形式与尺寸按照GB958-88执行。
3.当钢管垂直安装时,可采用灌浆料或混凝土代替膨胀水泥。

刚性防水翼环安装说明二:
1.穿管处混凝土墙或砖墙厚度应不小于200,否则应使墙壁一边或两边加厚。
2.焊接结构尺寸公差与形位公差按照JB/5000.3-1998执行。焊接采用手工电弧焊,焊条型号E4303,牌号J422,焊缝坡口的基本形式与尺寸按照GB958-88执行。
 刚性防水翼环尺寸、重量表一  刚性防水翼环尺寸、重量表二
