首页>>相关产品>>A型柔性防水套管
A型柔性防水套管

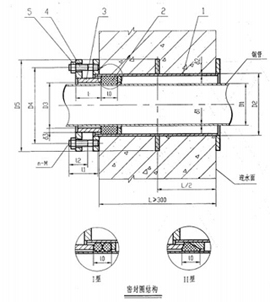

A型柔性防水套管安装图

A型柔性防水套管说明


1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵,做法如下 柔性防水套管(A)型安装图,柔性防水套管(B)型安装图

2.防水套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(DS)大200,并且必须将套管一次浇固与墙内,

3.穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚。加厚部分的直径至少为D5+200.

4.防水套管的重量以L=300计算,如墙厚大于300时,应另行计算。

A型柔性防水套管材料表

序号 名称 数量 材料 备注
1 法兰套管 1 Q235-A 焊接件
2 密封圈Ⅰ型 2 橡胶
密封圈Ⅱ型 1 橡胶
3 法兰压盖 1 Q235-A 焊接件
4 螺柱 π 4.8 GB897-88A
5 螺母 π 4 GB/T41-2000
