02S404型防水套管(穿墙管)

1.02S404型防水套管(穿墙管)使用范围:本产品适用于民用、一般工业、市政给排水工程构(建)筑物。
2.02S404型防水套管(穿墙管)分类应用:防水套管结构形式分为柔性防水套管(A/B管型)、刚性防水套管(A/B/C型)及刚性防水翼环三种类型。
1).柔性防水套管是适用于有地震要求的地区,管道穿墙处承受震动和管道伸缩变形,或有严密防水要求的构筑物外墙。
  Ⅰ型密封圈适用于一般防水要求,Ⅱ型适用于较严密的防水要求。适用温度范围:-20℃~+80℃。
   当穿墙管与泵或增压设备连接的进、出管道时,宜在连结处设置柔性接头。
   刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物。对于有地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管,B,C型适用于球墨铸铁钢管及铸铁管。

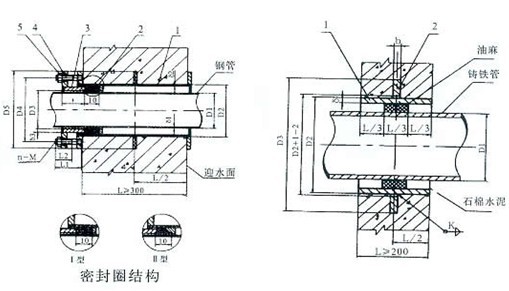

02S404型防水套管(穿墙管)材料表
名称 标准
橡胶密封圈的硬度 HG/T3091;2000
物理性能、质量、尺寸和公差及检验
金属表面生锈处理 GB8923-88/标准中的ST3



02S404型防水套管(穿墙管)主要尺寸、重量表
DN D1 D2 D3 D4 D5 10 Ⅰ1 I2 D1 D2 D3 n-M A型重量(kg) B型重量(kg)
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
50 60 95 65 145 200 65 28 / 72 30 3.5 4 8 4-M12 14.4 / 14.6 /
65 76 114 80 165 220 65 28 25 72 30 3.7 4 8 4-M12 16.89 17.07 17.16 17.35
80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31 21.42 21.61
100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.37 24.58 24.71 24.92
125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 32.43 32.82
150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 36.31 36.72
200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29 45.29 45.87
250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22 60.43 61.33
300 325 377 333 435 495 72 28 30 90 46 10 10 10 8-M20 89.37 90.02 90.35 91.14
350 377 426 385 485 545 72 28 30 90 46 10 10 10 8-M20 99.74 100.3 100.7 101.5
400 426 480 435 540 600 72 32 30 90 46 10 10 10 12-M20 114 114.8 115.3 116.4
450 480 630 488 590 650 72 32 30 90 46 10 10 10 12-M20 124.1 124.7 / /
500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5 / /
600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2 / /
700 720 780 730 845 910 75 40 30 104 54 10 10 12 20-M24 222.6 223.7 / /
800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280 282.3 / /
900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2 / /
1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344 / /
