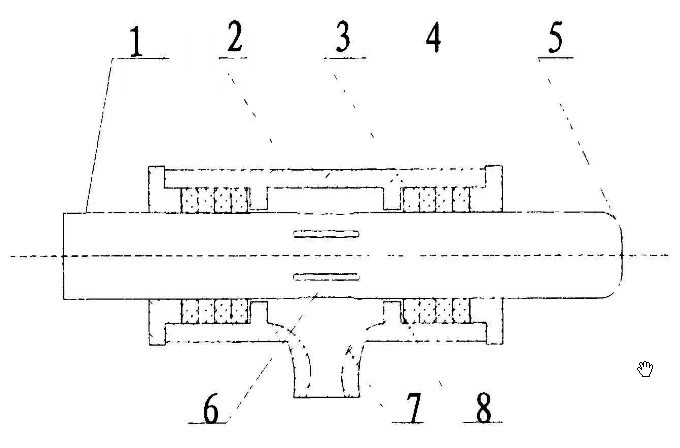

讨论一下盲板式旋转套筒补偿器，结构相对比较复杂，目前是在实际工程中运用较少的一种旋转套筒补偿器，一下是这种盲板式旋转套筒补偿器的结构介绍（见盲板式旋转套筒补偿器的结构图）
       补偿器由芯管（1）、套筒（2）、密封填料（3）、压盖（4）、端口风帽（5）、通气口（6）、导流三通口（7）和止档（8）组成；套筒和芯管之间设有密封填料3，芯管一端口封死，本旋转套筒补偿器通常组对使用，两只一组、三只一组，或四只一组，介质从一只套筒芯管进入，经旁道管进入下一只补偿器的芯管，也可以从横向接口管进入，从芯管流出。
      从结构上面，我们可以看到这种类型的旋转套筒补偿器解决了由盲板力带来的安全隐患，但是，同样，它存在着自身的问题；由于有两个密封段，相对造价比较高；介质流动局部阻力稍高。
