燃气管道位移补偿及方形补偿器选型、制作与安装-方形补偿器的制造
  方形补偿器选型确定后即可按图4及有关标准系列数据进行制造。方形补偿器由管子煨制而成，尺寸较小的可用一根管子煨制，大尺寸的可用二根或三根管子煨制。由于补偿器工作时，其顶部受力最大，因而顶部应用一根管子煨制，不允许焊口存在。其煨制工艺有冷弯及热弯两种。
(1)冷弯制造
  钢管的冷弯可在平台上采用手动弯管器式弯管机进行。弯管机的胎膜应符合钢管的外径和弯曲半径。用弯管机应比规定角度多3°～5°。
(2)热弯制造
  钢管在加热状态下弯曲称为热弯，热弯分为无折皱充砂弯管和有折皱不充砂弯管。方形回折弯式补偿器通常采用无折皱充砂弯管。其主要工序包括划线、充砂、加热、弯管、冷却和热处理等工序。各工序均对弯管质量至关重要，应切实按工艺操作规程进行。弯管时常见缺陷及原因见表1。

表1　常见缺陷及原因

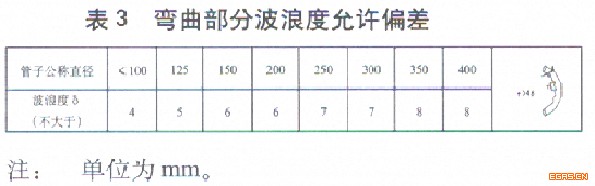

     方形补偿器制造完成后其中心线尺寸应满足标准系列所列尺寸要求。其弯管处管壁表面不得有裂纹、金属分层、过烧等缺陷。其壁厚的减薄量、弯曲半径、椭圆度，弯曲部分波浪度及几何尺寸偏差值不应超过表2、表3的规定。

表2　弯管的允许偏差
