角钢拉杆限位器解决了橡胶接头拉裂问题
发布时间:2019/11/12 14:54:37 浏览次数: 来源:本站 最后编辑:2019/11/12 14:54:37

角钢拉杆限位器解决了橡胶接头拉裂问题
角钢拉杆限位器解决了橡胶接头拉裂问题

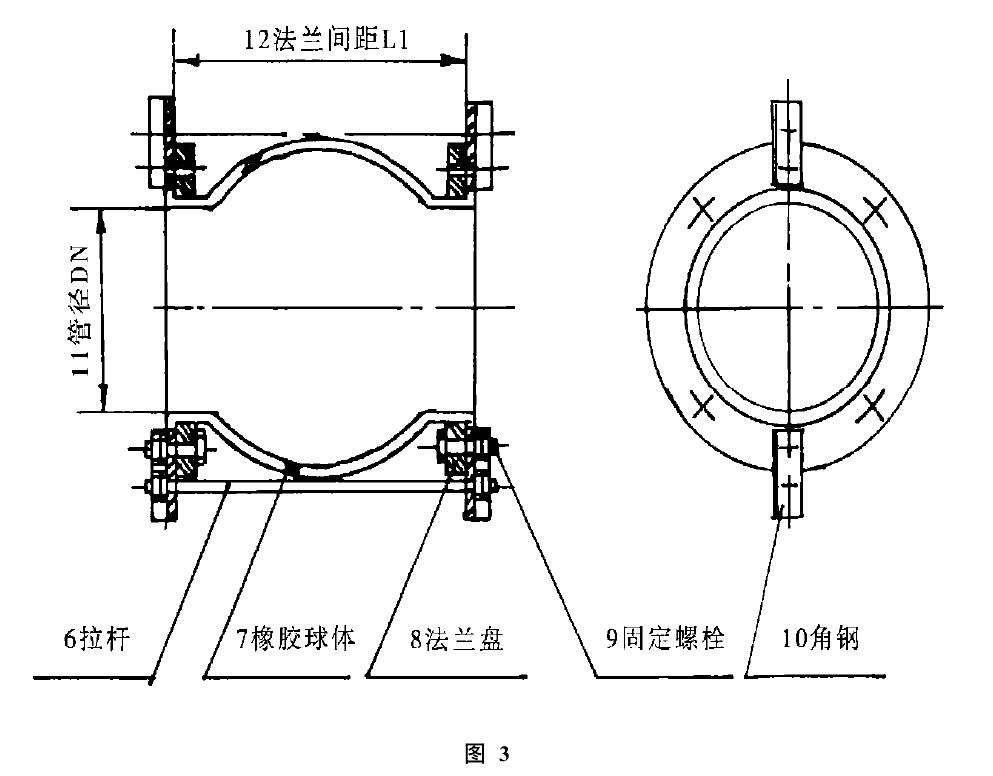

    角钢拉杆限位器结构如图3,角钢一般用厂40<  4或厂50<  5材料制作,厂40<  4使用范围是管径小于DN 200,厂50<  5使用范围是管径DN250y 500角钢上加工两个孔,孔径为橡胶接头法兰盘螺栓直径加2毫米,角钢尽量短,长度以拉杆能穿过法兰盘,不碰橡胶球体即可。拉杆直径为橡胶接头法兰螺栓直径,拉杆长度L= L1+  L2}  L3}  L4,其中:
    L1一橡胶接头两法兰盘的间距mm
    L2一橡胶接头允许的最大轴向伸长值mm,查产品样本或说明书6J                16m m
    L3-一拉杆上起定位作用的螺帽背紧帽合计高度的2倍mm
    L4一拉杆6个丝扣的长度mm
    安装调整方法如下:管径小于DN 200,每个橡胶接头装2套角钢拉杆限位器,管径DN250一35 0每个装4套,DN 400y 500每个装6套,对称安装当橡胶接头安装结束后,首先把角钢用螺栓固定在橡胶接头的法兰盘上,然后装上拉杆,并按橡胶接头允许的最大轴向伸长值调整,检查合格后,固定好螺母,锁紧背母即可角钢拉杆限位器,不但解决了轴向伸长问题,也保证了法兰盘安装的横向位移和偏转角度。
    角钢拉杆限位器结构简单,我们经过了几个工程项目,历时几年的使用,解决了橡胶接头拉裂问题。它作用明显,工作可靠,造价低廉,也可以推广在金属软接头和波纹管伸缩节中使用。
