管道位移量的补偿方法可分为如下两种。
1 自然补偿法

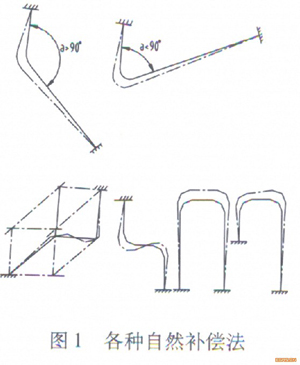

凡是利用管道本身某一管段的弹性变形,来吸收另一管段的位移变形的方法,称为自然补偿法。两段以任意角度相连的直管,均有自然补偿的能力。如图1
燃气管道的位移量ΔX,应尽量利用管道的弹性进行自然补偿。管道自然补偿能力的计算,可根据下式:
ΔX=α·L·Δt (1)
式中:α—管道材料线膨胀系数m/m·℃;
L—两固定点之间管道长度m;
Δt—工作温度与安装温度之差℃。
在已知位移量ΔX情况下,求出温差Δt。然后按管道热补偿计算办法来计算出该管道的自然补偿能力是否满足位移量ΔX的要求。
2 补偿器补偿法
当管道上的位移量ΔX不能自然补偿时,就必须采用补偿器来补偿。补偿器也叫膨胀节。通常可分为回折弯式补偿器、波形补偿器和填料函式补偿器三种。由于填料函式补偿器一般不用于燃气钢管上,故本文不作介绍。
(1)回折弯式补偿器

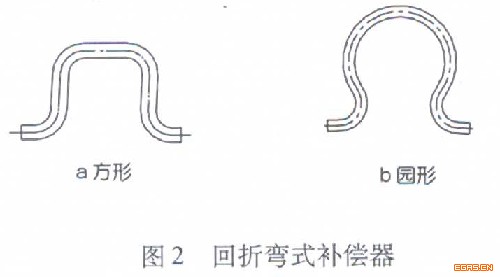

将直管弯曲成一定的几何形状,便是回折弯式补偿器,常用的形状有方形和园形(图2)。
回折弯式补偿器的优点是:制作方便,工作可靠,补偿能力大(通常可达400mm);作用在固定点上的轴向力甚小。其缺点是:尺寸大,不能安装在狭窄部位;流体阻力大,变形时,两端的法兰和管道会受力至弯曲。在管径相同时方形比园形制造方便,成本低,挠性大25~30%。
(2)波形补偿器

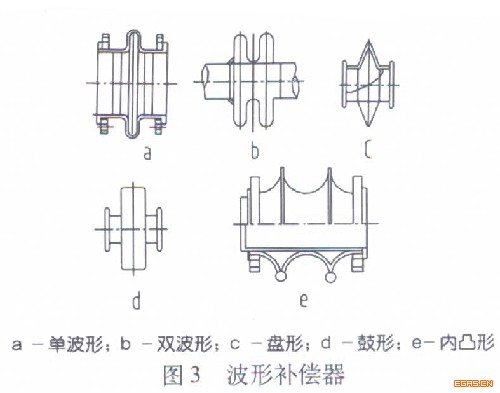

波形补偿器(图3)的特点是:结构紧凑,但制造困难,补偿能力小(每个波只能补偿5~10mm),轴向推力大,流体阻力比回折弯式补偿器小。
我市燃气管道安装普遍使用方形回折弯式补偿器。(称
方形补偿器)
