轴向型波形补偿器的结构特点和工作原理

    轴向内压型波形补偿器是最简单的轴向补偿器。由金属波纹管、工作接管、外护管和导向支撑装置组成。由于受内压失稳所限，其补偿量相对较小，但由于其结构简单，占用空间较小的优点，虽然己趋淘汰，但仍有其应用的空间.

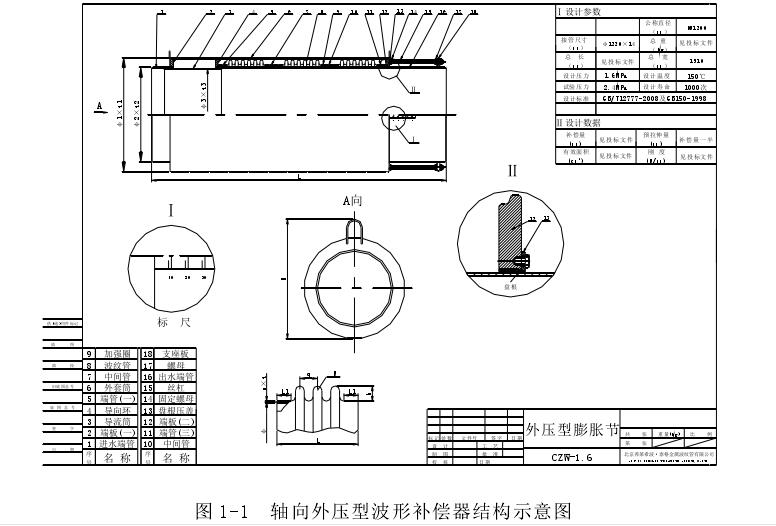

    轴向外压型波形补偿器内外共分三层结构，图1-1为轴向外压型波形补偿器结构示意图。

最内层是工作管，连接两端输送管道;中间层为金属波纹管及与其连接的接管，起到补偿管线热位移的作用;外层为外护管，用以保护波纹管及盛纳输送介质之用。即输送介质充满于工作管内侧、金属波纹管外侧及外护管内侧。轴向外压型波形补偿器最大的优点是不会发生柱失稳现象，可以做到非常大的补偿量。还能在外护管上设置泄水装置，在有需求时放空介质，便于停热维修。轴向外压型波形补偿器在出厂前，己进行预变形，在补偿器两侧固定支架、导向支架、滑动支架等施工图要求安装完毕后，拆除全部预拉伸用装置(包括螺母和丝杠)。它是带有导流管的补偿器，具有安装方向性，在安装时要求使补偿器的介质流向标记(箭头)与系统介质流向一致。
