首页>>橡胶接头>>90°橡胶弯头
90°橡胶弯头
  90°橡胶弯头采用高端合成橡胶生产而成,具有化学分子稳定性好,抗氧化、抗臭氧、耐老化,灰尘,产品寿命长等优质特点。
  90°橡胶弯头可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题。 2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各个品种,适应多种介质和环境。材料属极性橡胶,密封性好、重量轻,安装维修方便,使用寿命长。

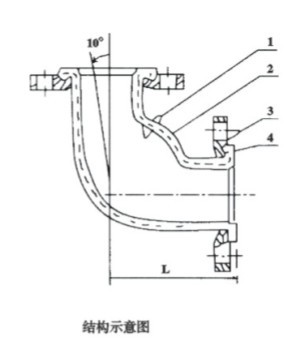

材料表
序号 部位 材料
1 主体 特种橡胶
2 增强层 聚酯帘布
3 法兰 A3
4 骨架 硬钢丝绳

技术参数
项目 型号 WTX-1 WTX-2 WTX-3
工作压力MPa 1 1.6 2.5
爆破压力MPa 2 3 ~ 32 4.5
真空度KPa (mmHg) 53.3(400) 86.7(650) 100(150)
适用温度℃ -15~+115(特殊可达-30~+250)
适用介质 空气、压缩空气、水、海水、热水、油、酸、碱 等化学物质

主要数据
公称通径 DN 长度L 各项允许位移(mm)
mm 英寸 mm X X' Y Y' Z Z'
50 2 140 20 16 20 16 16 16
65 1.5 140 20 16 20 16 16 16
80 3 150 20 16 20 16 16 16
100 4 160 20 16 20 16 16 16
125 5 180 20 16 20 16 16 16
150 6 200 20 16 20 16 16 16
200 8 230 20 16 20 16 16 16
250 10 280 20 16 20 16 16 16
300 12 305 20 16 20 16 16 16
