首页>>橡胶接头>>ZT、ZTB、ZTG型阻尼弹簧减振器

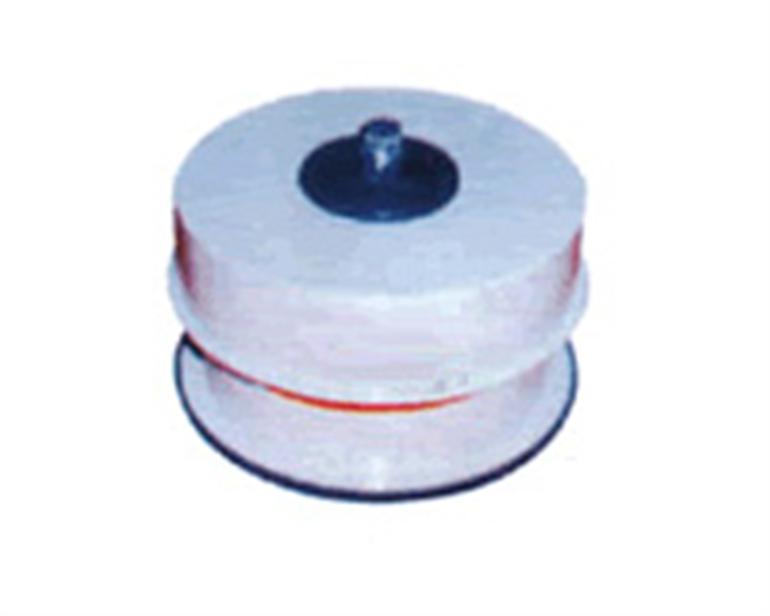

ZT、ZTB、ZTG型阻尼弹簧减振器
     ZT 型阻尼弹簧减振器具备选择面广、荷载范围大、固有频率低、阻尼大的双重优点,适应性强,对积极隔振、消极隔振、冲击隔振效果显著,是减少振动危害、保护环境的理想减振器;其特点是消除弹簧固有的共振振幅激增现象。本减振器隔振性能好,结构合理,安装方便,对固体传声的隔离效果显著,是一种多功能的隔振元件,能满足各类隔振工程的需要。
      ZT 型系列的阻尼弹簧减振器,全系列共 43 种,单只减振器的竖向荷载自 37N-50240N, 各种荷载下的对应竖向固有频率自 1.94HZ-4.8HZ ,可供隔振工程中消极和积极隔振应用。安装形式分为三种: 1 、 ZT 型上下不固定,可任意移动调节重心。 2 、 ZTB 型上部固定。 3 、 ZTG 型上下均可固定,以适应各种安装需要。
ZT、ZTB、ZTG型阻尼弹簧减振器数据表
型号 外形尺寸( mm ) 许可荷载( N ) 竖向总刚度
H h D 1 D 2 D 3 A B d 预压 min 最大 max ( W/mm )
ZT1-2 64 6 74 32 10 109 144 11 37 74 3.3
ZT1-3 69 6 82 32 10 117 152 11 86 170 7.7
ZT1-4 85 6 91 42 10 126 161 11 140 280 10
ZT1-5 101 6 102 42 10 144 186 13 200 400 11.4
ZT1-6 118 8 112 52 16 154 196 13 260 530 14
ZT1-8 140 8 120 52 18 162 204 13 530 1060 31.6
ZT1-10 151 8 148 82 20 190 232 13 1040 2080 45.6
ZT1-12 174 8 165 82 20 270 249 13 1500 3000 55
ZT11-53 101 8 102 42 10 144 186 13 280 550 16
ZT11-64 118 8 112 52 16 154 196 13 390 780 21
ZT11-85 140 8 120 52 18 162 204 13 730 1450 44
ZT11-106 151 8 148 82 20 190 232 13 1320 2640 58
ZT11-128 174 8 165 82 20 207 249 13 2070 4140 76
