JGD-WH型韩标双球高压橡胶接头

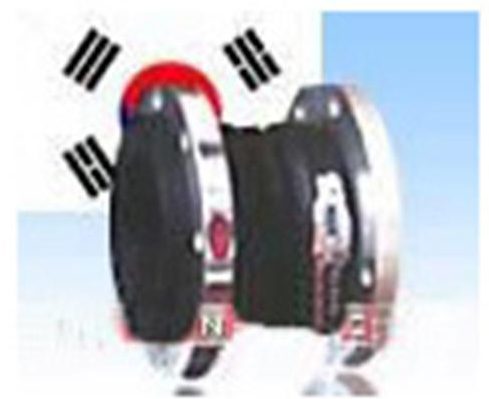

    韩标双球高压橡胶接头又称作减振器、管道减震器、避震喉、软接头等。该产品是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。
    韩标双球高压橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。
    韩标双球高压橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。
    普通型用于输送－15℃～120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。

JGD-WH型韩标双球高压橡胶接头材料表
序号	名称	材料
1	内、外层胶	NR、EPDM、NBR、SI
2	主体骨架	尼龙帘布
3	增压环	钢丝绳
4	法兰	Q235、A3

JGD-WH型韩标双球高压橡胶接头数据表
型号	I	II	III
工作压力 MPa(Kgf/cm2)	1(10)	1.6(16)	2.5(25)
爆破压力 MPa(Kgf/cm2)	3.0(30)	4.8(48)	5.5(55)
真空度 KPa(mmHg)	53.3(400)	86.7(650)	100(750)
适用温度 ℃	-15~115特殊可达-30~250
适用介质	水、海水、蒸气、油、酸、碱等。

公称通径		长度	法兰外径	螺栓数	螺栓孔直径	螺栓孔中	轴向位移(mm)		横向位移	偏转角度
mm	英寸	L(mm)	D (mm)	n	d0 (mm)	心圆直径D1	伸长	压缩	(mm)	(a1+a2)
40	11-2	150	140	4	19	105	10	20	20	30°
50	2	150	155	4	19	120	10	20	20	30°
65	2-21	150	175	4	19	140	10	20	20	30°
80	3	150	185	8	19	150	10	20	20	30°
100	4	200	210	8	19	175	15	30	25	30°
125	5	200	250	8	23	210	15	30	25	30°
150	6	200	280	8	23	240	15	30	25	30°
200	8	200	330	12	23	290	20	40	30	30°
250	10	200	400	12	25	355	20	40	30	30°
300	12	200	445	16	25	400	20	40	30	30°
350	14	225	490	16	25	445	20	40	30	30°
400	16	225	560	16	27	510	20	40	30	30°
450	18	260	620	20	27	565	25	45	30	30°
500	20	260	675	20	27	620	25	45	30	30°
600	24	260	795	24	33	730	25	45	30	30°
