首页>>防水套管>>A型刚性防水套管

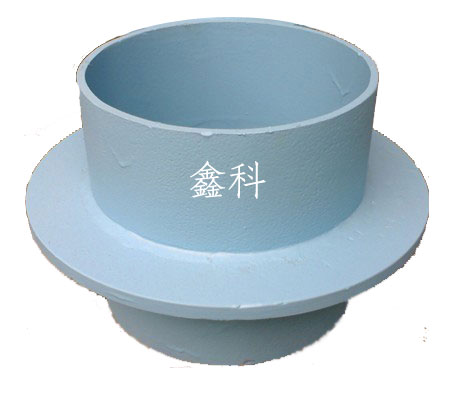

A型刚性防水套管

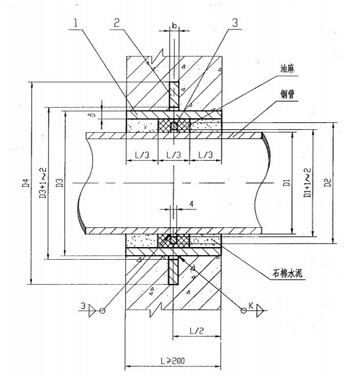

A型刚性防水套管安装图一

说明:
1、套管穿墙处如遇非混凝土墙壁时,应改用混凝土墙壁,其浇筑混凝土范围应比翼环直径(D4)大200mm,而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。
2、穿管处混凝土墙厚应不小于200mm,否则应在墙壁一边或两边加厚。加厚部分的直径至少为D4+200。
3、焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊,焊条型号E4303,牌号J422,焊缝坡口的基本形式与尺寸按照GB985-88执行。
4、当套管(件1)采用卷制成型时,周长允许偏差为:D3≤600,±2,D3>600,±0.0035D3。
5、套管的重量以L=200计算,当L>200时,应另行计算。
A型刚性防水套管安装图二

说明:
1、本图适用于饮用水水池防水套管的安装。
2、在石棉水泥填打完毕后进行。填嵌密封膏时,应保证缝内各接触面无锈蚀、漆皮、污物、且干净、干燥。
3、其他要求见本站刚性防水套管(A型)安装图(一)
A型刚性防水套管材料表:
序号 名称 数量 材料
1 钢制套管 1 Q235-A
2 翼环 1 Q235-A
3 挡圈 1 Q235-A
上面材料表安装一、二通用
 A型刚性防水套管尺寸、重量表:
DN D1 D2 D3 D4 & b k 重量(kg) DN D1 D2 D3 D4 & b k 重量(kg)
50 60 80 114 225 3.5 10 4 4.49 500 530 550 590 730 10 16 10 44.54
65 76 95 121 230 3.75 10 4 4.66 600 630 660 690 830 10 16 10 54.5
80 89 110 140 250 4 10 4 5.33 700 720 750 790 920 10 16 10 61.43
100 108 130 159 270 4.5 10 5 6.36 800 820 850 880 1020 10 16 10 69.12
125 133 155 180 290 6 10 6 8.33 900 920 950 980 1120 10 16 10 76.81
150 159 180 219 330 6 10 6 10.06 1000 1020 1050 1080 1230 10 16 10 84.5
200 219 240 273 385 8 12 8 15.9 1200 1220 1250 1290 1430 12 20 12 122.5
250 273 295 325 435 8 12 8 18.68 1400 1420 1450 1490 1630 12 20 12 141.3
300 325 345 377 500 10 14 10 27.4 1600 1620 1650 1690 1830 14 20 14 176.4
350 377 400 426 550 10 14 10 30.95 1800 1820 1850 1900 2040 16 20 16 216.6
400 426 445 480 600 10 14 10 34.35 2000 2020 2050 2100 2240 16 20 16 239.3
450 480 500 530 650 10 14 10 37.85
