首页>>防水套管>>B型刚性防水套管

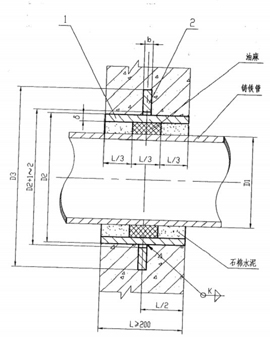

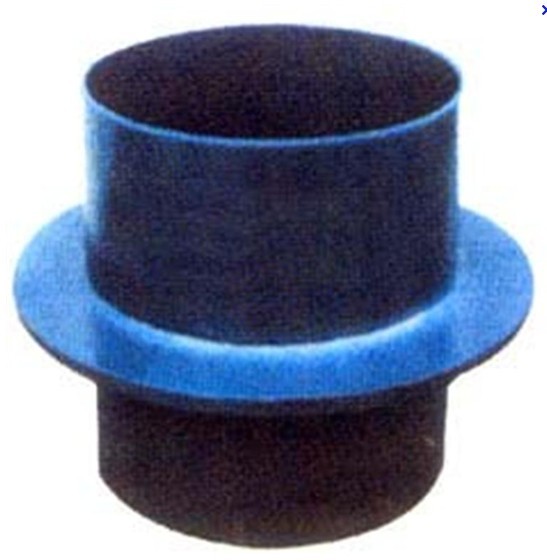

B型刚性防水套管


B型刚性防水套管说明
1. 套管穿墙处如遇非混凝土墙壁时,应改用混凝土墙壁,其浇注范围应比翼环直径(D4)大200,而且必须将套管一次浇固于墙内,套管内的填料应紧密捣实。
2. 穿管处混凝土墙厚应不小于200,否则应使墙壁一边或两边加厚。加厚部分的直径至少为D3+200。
3. 防水套管的焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊,焊条型号E4303,牌号J422。焊缝坡口的基本形式与尺寸按照GB985-88执行。
4.当套管(件1)采用卷制成型,周长允许偏差为:D2≤600,±2,D3>600,±0.0035D2 。
5. 套管的重量以L=200计算,当L>200时,应另行计算。
6.当用于饮用水水池安装时,应在石棉水泥与水接触侧嵌填无毒密封膏。
B型刚性防水套管材料表:
序号 名称 数量 材料
1 钢制套管 1 Q235-A
2 翼环 1 Q235-A
B型刚性防水套管尺寸、重量表
DN D1 D2 D3 & b k 重量(kg) DN D1 D2 D3 & b k 重量(kg)
铸铁管 球磨铸铁管 铸铁管 球磨铸铁管
75 93 / 140 250 4 10 4 5.33 500 528 532 590 730 10 16 10 44.54
100 118 118 168 280 4.5 10 5 6.27 600 630.8 635 690 830 10 16 10 54.5
150 169 170 219 330 6 10 6 10.06 700 733 738 790 930 10 16 10 62.19
200 220 220 273 385 8 12 8 15.9 800 836 842 900 1040 10 16 10 70.65
250 272 274 325 435 8 12 8 18.68 900 939 945 1000 1140 10 16 10 78.34
300 323 326 377 500 10 14 10 27.4 1000 1041 1048 1100 1240 10 16 10 104.7
350 374 378 426 550 10 14 10 30.98 1100 1144 / 1200 1340 20 20 20 114.1
400 426 429 480 600 10 14 10 34.35 1200 1246 1255 1310 1450 20 20 20 124.4
450 477 / 530 650 10 14 10 37.85
