首页>>补偿器>>矩形单波补偿器

矩形单波补偿器

矩形单波补偿器     矩形单波补偿器是电厂烟风煤粉管道最常用的零部件之一,矩形单波补偿器适用于600M机组烟风煤粉管道系列的零件和部件,这些烟风煤粉管道零部件系列与《火力发电厂烟风煤粉管道设计技术规定》(DL/T5121-2000)中推荐使用的烟风煤粉管道系列一致。对大于600MW机组的烟风煤粉管道零件及部件也可参照使用。另外矩形单波补偿器全部采用工厂化生产,建设单位只需提供设计人员开列的产品标识如连接尺寸、连接方式、外形尺寸、质量等去制造厂采购,确保-的制造质量和供货进度。
     矩形单波补偿器是金属矩形直角补偿器的一种形式。   金属矩形直角补偿器按公称通径区分,编制规格定300×400~6000×5000共98种,形式分矩形单波补偿器、矩形双波补偿器和矩形三波补偿器(各98种规格)。
金属矩形直角补偿器的补偿性能表如下:

补偿器断面尺寸(净空)㎡ 每个波节补偿性能(Δ)mm
预先不拉长 预先拉长Δ/2
介质温度℃
≤100 >100~200 >200~300 〉300~400 ≤100 >100~200 200~300 〉300~400
〈0.5 8 7 6 5 16 14 12 10
≥0.5 14 13 11 9 28 26 22 18

1、对于双波补偿器,上列补偿性能的数值(Δ)应该乘1.7
2、对于三波补偿器,上列补偿性能的数值(Δ)应该乘2.5

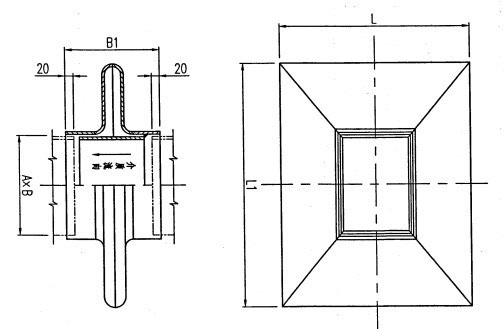

矩形单波补偿器结构示意图:
矩形单波补偿器结构示意图
电厂烟、风、煤管道补偿器简介
一、概述
    圆形、矩形、波形补偿器(膨胀节)是根据美国CE公司引进技术研制的,是一种在工作中能自由伸缩的弹性补偿原件,它结构紧凑,工作可靠,成本低廉,适用性强,有防振、防尘、防失调等功能,主要用于电站锅炉风烟系统中,也适用于冶金化工等其它类似的烟连接管道。设计时可根据不同要求制成主要吸收单向热位移得单件膨胀节,也可用于两个膨胀节组成用以吸收空间三向热位移,而不造成管道的破坏汇潜心,是保证管道安全可靠运行的必不可缺少的重要原件。
二、膨胀节的类型:汇通管道设备厂生产的圆角波形膨胀节分为两种标准形式
    1、标准半高型膨胀节波高h=108mm,波距q=59mm,壁厚t=1.5mm,弯头弯曲半径R=300mm适用于矩形烟风道横截面积小于4.6m2,以及烟风道外形尺寸中有一边小于1.2m(但应大于0.6m)的场合。
    2、标准全高型膨胀节波高h=216mm,波距q=86.4mm,壁厚t=2.6mm,弯头弯曲半径R=600mm适用于除上述条件外的一切矩形烟风道。
   上述两种标准波形膨胀节均以单波节和双波节形式组合成各种多波节的膨胀节产品,供用户选用。为方便用户选用,对于50~600MW机组的膨胀节产品的尺寸参数系列等技术资料正在整理中。
三、每波允许的最大补偿量Δa
    在无冷拉的情况下,推荐每波允许的最大基本膨胀量为:
    1、对于标准全高型膨胀节:Δa=±24mm
    2、对于标准本高型膨胀节:Δa=±11mm
四、应用范围:
   1、热电厂(1)汽机(2)锅炉(3)除尘;
   2、水泥厂;
   3、钢铁厂、熔炼炉、焚烧炉;
   4、热电厂及核电站;
   5、空调送风系统;
   6、玻璃及矿棉业;
   7、石油化工企业;
   8、空气及煤气清洁厂;
   9、风机厂;
  10、铝厂和碳素厂。
