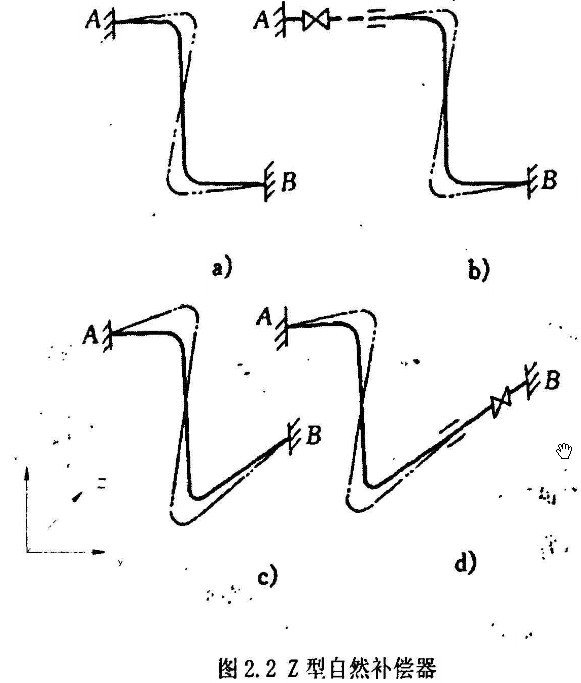

Z型自然补偿器也是自然补偿器中较为常用的一种方式，主要利用二个热压弯头或煨制弯管组成的转弯形成的补偿装置，其受热后的变形如左图

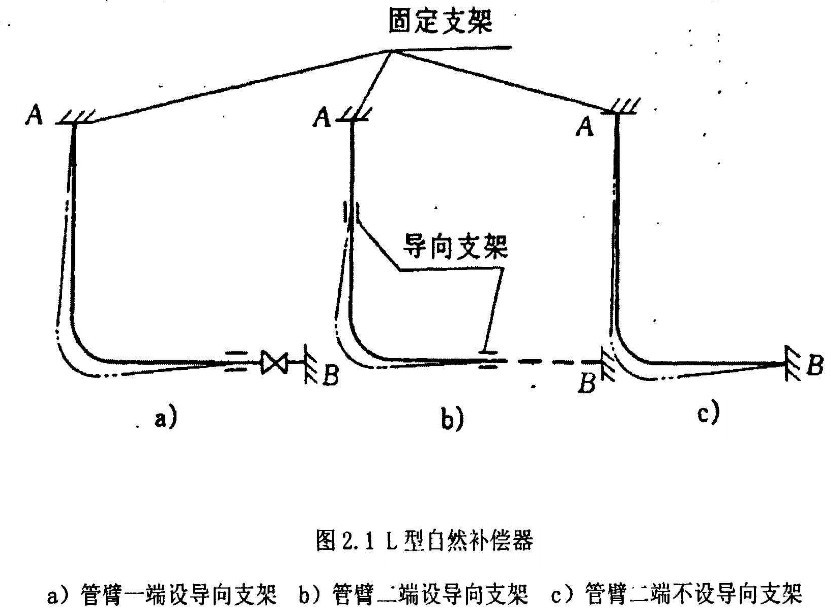

        Z型补偿器设置导向支架的原则与L型相同，如阀门或固定支架处需减少径向推力时设置。
         a、b是平面Z型，c、d是立体Z型。平面Z型仅有二个方向位移和推力，靠两水平臂的变形补偿吸收垂直臂变形产生的应力。两水平臂越长其补偿能力越大。两水平臂的变形产生的应力由垂直臂的变形吸收，同样垂直臂越长其补偿能力，但两水平臂的补偿能力也必须提高，因此两水平臂和垂直臂的长度要相适宜，才能取得最佳的补偿效果。
         立体Z型可以同时利用管段的径向和扭转变形吸收其相邻管段的热伸长，因而其补偿性能较平面Z型要好。

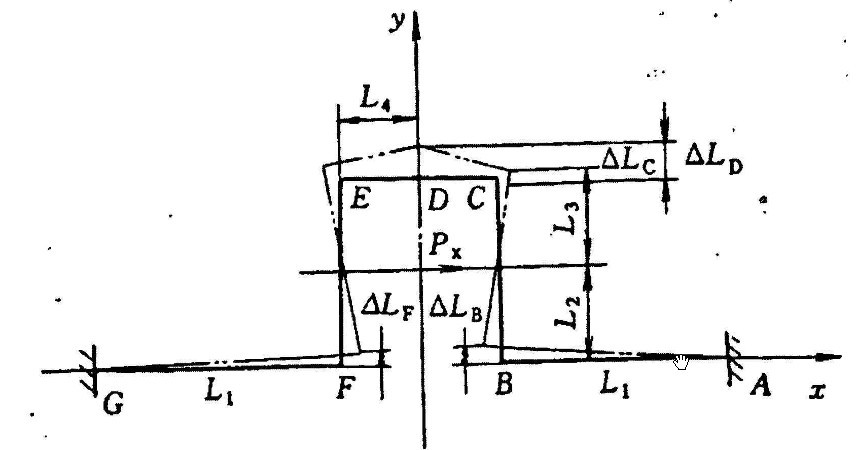

        π型自然补偿器是有四个转角90°的煨制弯管或热压弯头组成，如左图
    π型自然补偿器可水平布置，也可垂直布置。水平布置时占地较多，但支架便于设置。如在无特殊要求的河提、农田等处多采用水平布置，亦可利用π型自然补偿器绕过建筑物的同时即起到了补偿作用又隐蔽敷设不另占用空间。
   π型自然补偿器在事情街道敷设，一般采用垂直布置，可以在通过干道时抬起，也可在通过各单位大门后通道时抬起，即适应了布置的特殊需要，又起到了补偿作用。
   π型自然补偿器宜设置在相邻两固定支架的中间位置，此时补偿性能最佳。
   π型自然补偿器的两侧外伸臂靠近固定支架位置，应设置导向支架。防止产生纵向弯曲。
