欧盟压力容器标准对压力容器用波纹补偿器的规定
发布时间:2018/1/13 10:01:48 浏览次数: 来源:本站 最后编辑:2018/1/13 10:01:48

欧盟压力容器标准对压力容器用波纹补偿器的规定

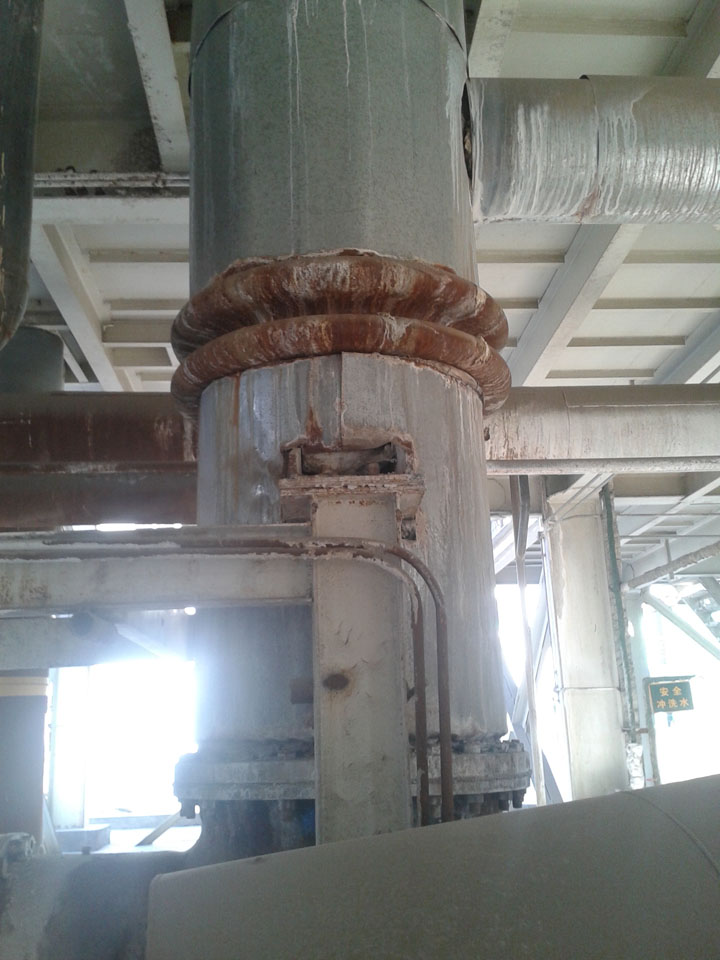

  波纹补偿器 欧盟的压力容器法规标准体系是由欧盟指令和欧洲协调标准EN两层结构组成,欧洲标准化组织(CEN)负责起草制定与欧盟指令配套的协调标准。其中EN13445是压力容器方面的通用主体标准,由总则EN13445.1、材料EN13445.2、设计EN13445.3、制造EN13445.4、检测和试验EN13445.5、铸铁压力容器和压力容器部件设计和生产要求EN13445.6、合格评定程序使用指南EN13445.7等7部分组成最新版本为2009版。其中设计EN13445.3的第14章节《波纹管补偿器》规定了压力容器用无加强U形(含波峰或波谷处环焊的U形波纹补偿器)、加强U形和Ω形波纹补偿器的设计、制造、检验和试验的技术要求该标准中关于波纹补偿器的应力计算部分与最新版的ASME第Ⅷ卷第1篇强制性附录26中的内容基本致,但欧洲标准化组织(CEN)根据自己研究的经验也增加了一些规定。主要内容如下:
   (1)对波纹管直边无加强部分的长度作了限定。
   (2)明确了适用的材料为铁基材料、奥氏体不锈钢、镍铬铁、镍铁铬合金,并根据欧洲材料标准规定
标准的适用温度范围:奥氏体不锈钢、镍铬铁、镍铁铬合金的设计温度低于500℃,铁基材料的设计温度低于380℃。
   (3)根据欧盟的成形方法提供了三种成形应变的计算公式(含波峰或波谷处环焊的U形波纹补偿器),并针对不同材料给出了允许的最大应变的判断式;对于成形态波纹管材料在设计温度时的等效屈服强度的计算采用了冷作硬化系数的概念,并分别按奥氏体不锈钢和非奥氏体不锈钢提供了相应的计算公式。
  (4)根据欧盟的材料标准,规定了波纹管公称壁厚允许的公差值;规定了波纹管波高的制造公差范围;根据波纹管不同的成形方法、层数、口径,规定了波纹管的无损检测要求
  (5)与ASME规范Ⅷ-1附录26类似,欧洲标准化组织CEN根据疲劳试验数据基于ASME规范Ⅷ-2附录6“实验应力分析”应用最小安全系数绘制设计疲劳曲线(循环次数系数为3及应力系数为1.25)得出相应的疲劳寿命计算公式,公式适用于奥氏体不锈钢、镍铬铁、镍铁铬合金,按标准提供的疲劳时该标准还提供了铁基材料疲劳寿命的预测计算公式.
