单向角向型波形补偿器结构及使用方式
发布时间:2019/6/20 10:06:37 浏览次数: 来源:本站 最后编辑:2019/6/20 10:06:37

单向角向型波形补偿器结构及使用方式

单向角向型波形补偿器结构及使用方式

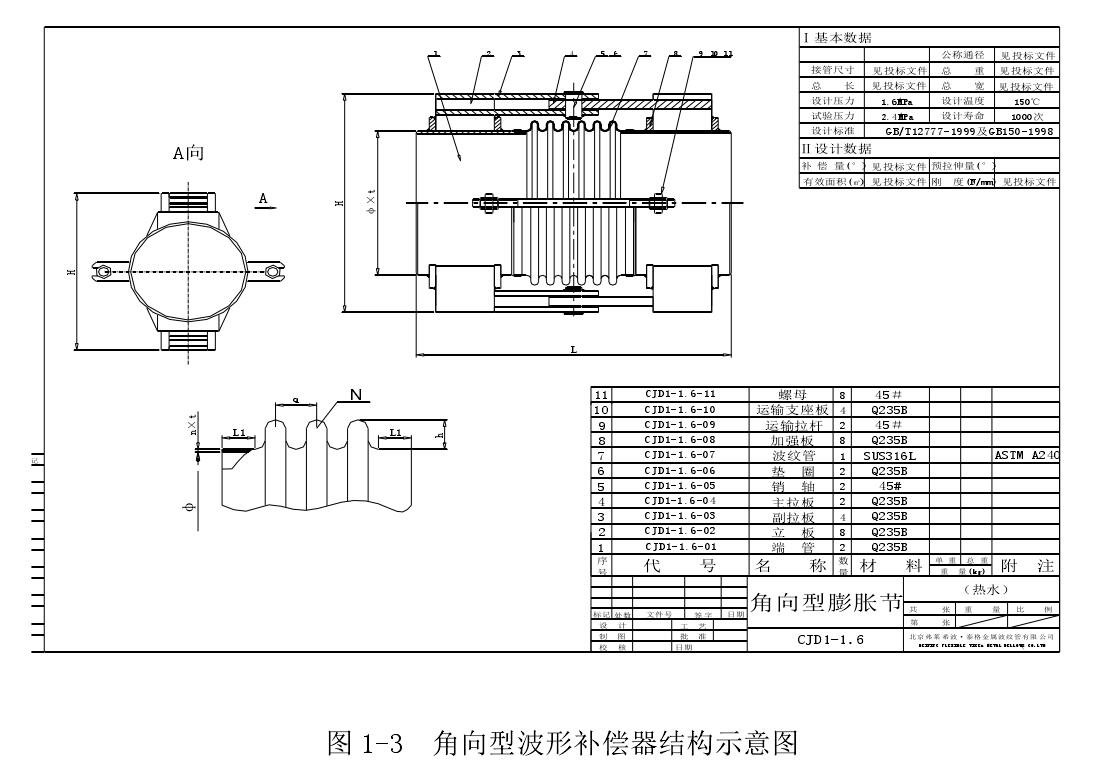

       单向角向型波形补偿器有类似于单向横向型波形补偿器180度两侧的铰链装置,故它也只能在垂直于销轴的平面内单方向转角补偿。图1-3为角向型波形补偿器结构示意图。万向型波形补偿器是在单向角向型波形补偿器的基础上增设一个万向环,就能实现任何平面内的转角补偿。使用角向型或万向型波形补偿器的管道一定要具有弯管,不能单独使用,必须由两个或三个补偿器组成一组在管道中使用。安装时,一组中的每个角向型补偿器其回转平面必须与管段的位移平面相重合,以确保补偿器与支架的安全。安装完毕后,拆除补偿器上的运输装置,即运输拉杆及螺母。保证补偿器所有活动元件不得被外部构件卡死或限制其活动范围,使各活动部件能正常工作,然后进行冷紧,冷紧量取管道总位移量的1/2.
